16334A 鑷子觸頭測試夾具：SMD 阻抗測量的極簡科普指南 一、核心功能：為什么它是 SMD 測試的「微型夾子」？
2025-06-12
16334A 鑷子觸頭測試夾具：SMD 阻抗測量的極簡科普指南
一、核心功能：為什么它是 SMD 測試的「微型夾子」？

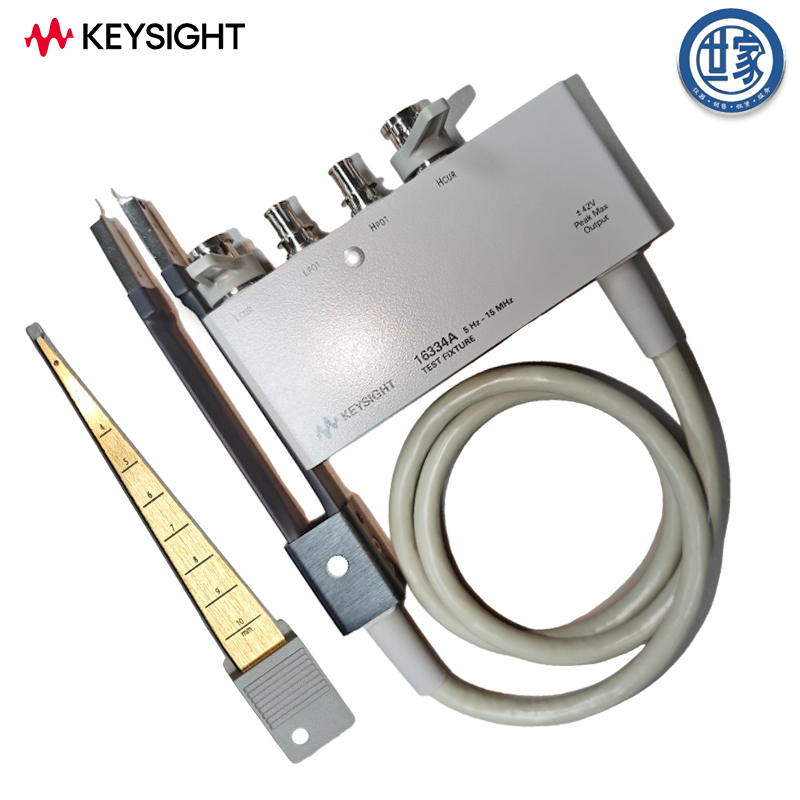

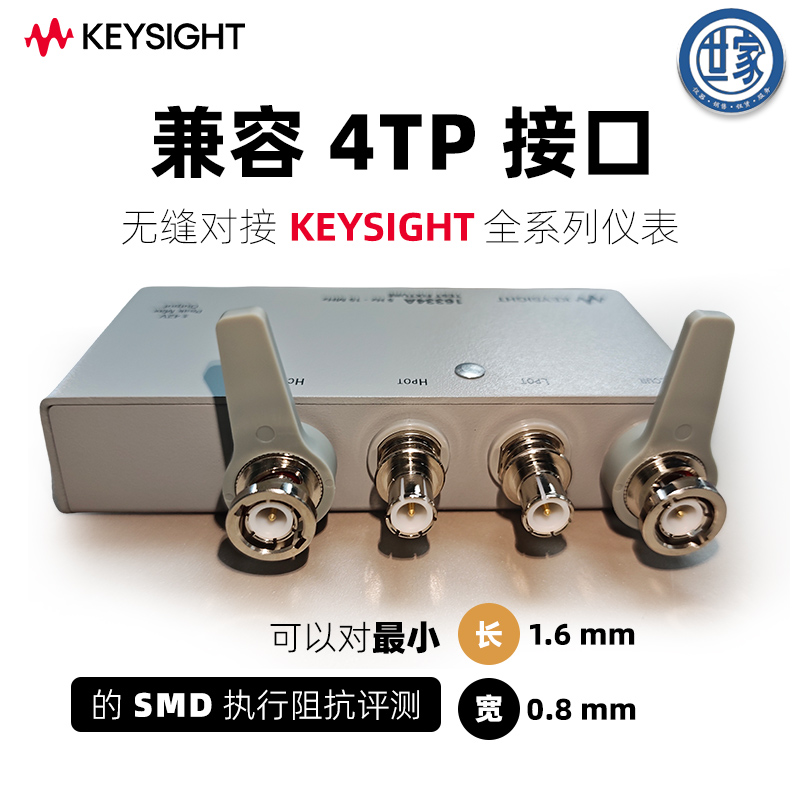

16334A 是專業 SMD 測試夾具，核心優勢在于鑷子式觸頭設計—— 像精密鑷子一樣夾住最小 1.6mm×0.8mm 的 SMD 元件（如 0603 尺寸芯片），解決傳統夾具難以接觸微型元件的難題。
核心動作：單手操作鑷子觸頭，直接夾持 DUT（被測器件），無需額外固定工具；
典型場景：實驗室研發階段對樣品元件的快速測試，或生產線對密集電路板上元件的抽檢。
二、技術參數：用數字看懂它的「專業度」
參數類型 | 具體指標 | 意義解析 |
頻率范圍 | 5Hz~15MHz | 覆蓋低頻到中頻測量，適配多數 SMD 的工作頻段，可測電容、電感、電阻的阻抗特性 |
最大電壓 | ±42V peak（AC+DC） | 兼容多數 SMD 的工作電壓，避免測試時元件損壞 |
測量誤差 | 比例誤差 ±2×(f/10)2（f 單位：MHz） | 頻率越高誤差越小，15MHz 時誤差約 ±4.5%，滿足工業級測量精度要求 |
電纜長度 | 1 米（BNC 接口到鑷子頂端） | 靈活連接儀器與被測元件，適合桌面測試或產線延伸測量 |
重量 | 290g | 輕量化設計，長時間手持操作不易疲勞 |
三、適配儀器：哪些設備能「無縫搭檔」？
16334A 兼容 Keysight 主流阻抗測量儀器，無需額外適配器：
LCR 表：E4980A（20Hz~2MHz）、E4980AL（20Hz~1MHz）、E4981A（電容表）；
阻抗分析儀：E4990A（20Hz~120MHz）；
應用場景：
E4980A 搭配 16334A，可在 1MHz 下測試 0603 電容的 ESR（等效串聯電阻）；
E4990A 搭配時，能在 15MHz 下分析射頻電感的阻抗特性。
四、解決方案：它解決了哪些「痛點」？
1. 微型元件夾持難
傳統夾具需焊接引線，可能損壞 0603 等小尺寸元件；16334A 的鑷子觸頭直接夾持，避免物理損傷，適合樣品測試或維修場景。
2. 測試效率低
傳統方案：安裝夾具→校準→連接元件，耗時 10 分鐘；
16334A 方案：直接夾持→一鍵校準（標配補償塊 16334-60001）→測量，全程 3 分鐘。
3. 高頻測量誤差大
15MHz 頻率下比例誤差僅 ±4.5%，比同類夾具更精準，適合高頻電路元件篩選。
五、與同類夾具的「差異化對比」
型號 | 16334A（鑷子式） | 16034E（平行電極式） | 16192A（射頻專用） |
最小元件 | 1.6×0.8mm（0603） | 1.6×0.8mm（0603） | 1mm×0.5mm（0402） |
頻率范圍 | 5Hz~15MHz | DC~40MHz | DC~2GHz |
操作方式 | 手持鑷子，適合靈活測試 | 固定電極，適合量產流水線 | 精密定位，適合射頻芯片研發 |
價格定位 | 經濟實惠（適合中小批量測試） | 中等（適合量產） | 高端（適合科研與高頻場景） |
六、實際應用案例：「怎么用」更直觀？
? 場景 1：大學實驗室教學
需求：讓學生理解 SMD 電容在不同頻率下的阻抗變化；
方案：16334A 夾持 0.1μF 電容，連接 E4980A，掃描 100Hz~1MHz，觀察容抗隨頻率上升而下降的規律。
? 場景 2：手機主板維修
故障：某型號手機 WiFi 信號弱，懷疑片式電感損壞；
方案：用 16334A 夾持主板上的 0402 電感，連接 E4990A 測量 15MHz 阻抗，對比標準值快速定位失效元件。
如需進一步了解 16334A 的操作細節、適配方案或技術文檔，可聯系我們獲取相關資料。
我們將為您提供專業的選型建議與應用支持，歡迎隨時咨詢。
